RANGKAIAN LISTRIK (TUGAS INDIVIDU)

TUGAS INDIVIDU RANGKAIAN LISRIK

1. Soal mengenai Rangkaian Listrik Kompleks

Hitung besar arus I yang mengalir pada rangkaian

2. Soal mengenai Elemen Rangkaian Aktif

Sebuah alat listrik 220 volt 80 watt dipasang pada jaringan listrik yang bertegangan 110 volt. Hitunglah daya listrik yang digunakan alat tersebut.

 3. Soal Tentang Elemen Ranglaian Pasif

4. Soal Tentang Resistor

Tiga buah hambatan disusun secara seri, masing – masing nilainya 4 ohm, 3 ohm dan 5 ohm. Hambatan ini kemudian dipasang pada tegangan 120 volt. Hitunglah besarnya tegangan pada hambatan 3 ohm.

Jawab :

R1    = 4 ohm

R2    =3 ohm

R3    =5 ohm

V = 120 volt

Rtotal = 4 ohm + 3 ohm + 5 ohm = 12 ohm

V = I . R

I = V/Rtotal  = 120 /12  = 10 A

V pada R2 (bernilai 3 ohm) adalah

VR2 =  I X R2

        = 10 X 3

        = 30 volt

5. Soal Tentang Konduktor

    Konduktor memiliki sifat sebagai berikut adalah

    A.konduksif     B.konduktif     C.konduksi     D.kroduktif

6. Soal Tentang Induktor

Sebuah kumparan mempunyai induktansi diri 2,5 H. Kumparan tersebut dialiri arus searah yang besarnya 50 mA. Berapakah besar ggl induksi diri kumparan apabila dalam selang waktu 0,4 sekon kuat arus menjadi nol?

Jawab :

Diketahui  :

L     =     2,5 H

I1    =     50 mA    = 5 × 10-2 A

I2    =     0

Δt    =     0,4 s

Ditanya     :           ε         = ... ?

7. Soal Tentang Hukum Dasar

Perhatikan gambar di atas, pada titik P dari sebuah rangkaian listrik ada 4 cabang, 2 cabang masuk dan 2 cabang keluar. Jika diketahui besarnya I1 = 6 A, I2 = 3 A, dan I3 = 7 A, tentukan berapa besar nilai dari I4?

Jawab :

Diketahui

I1 = 6A

I2 = 3 A

I3 = 7 A

Ditanya I4 = …?

Hukum Kirchoff I

ΣImasuk = ΣIkeluar

I1 + I2 = I3 + I4

6 + 3 = 7 + I4

9 = 7 + I4

I4 = 9-7 = 2A

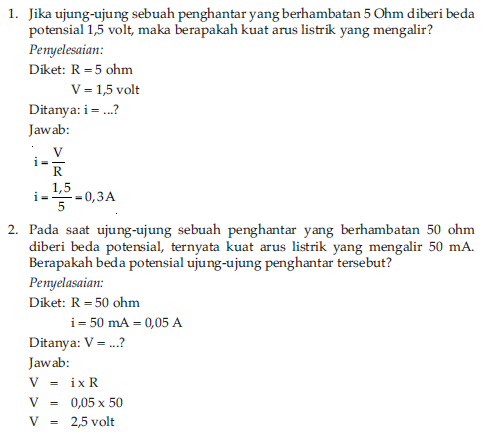

8. Soal Tentang Hukum Ohm

Pada suatu rangkaian listrik sederhanan terdapat penyuplai daya dengan tegangan 10 volt dan beban dengan hambatan 10 ohm. Berapakah besarnya kuat arus pada rangkaian tersebut?

Dengan menggunakan hukum Ohm, kita dapat langsung mencari nilai kuat arus pada rangkaian sederhana dengan memakai rumus:

Jadi, kuat arus yang mengalir pada rangkaian tersebut sebesar 1 Ampere.

9. Soal Tentang Hukum Kirchof 1

Pertanyaan: Berapakah I4?

Dari gambar rangkaian yang diberikan diatas, belum diketahui apakah arus I4 adalah arus masuk atau keluar. Oleh karena itu, kita perlu membuat asumsi awal, misalnya kita mengasumsikan arus pada I4 adalah arus keluar.

Jadi arus yang masuk adalah :

Arus yang keluar adalah :

I1 + I4 = 5 + I4

3 = 5 + I4

I4 = 3 – 5

I4 = -2

Karena nilai yang didapatkan adalah nilai negatif, ini berbeda dengan asumsi kita sebelumnya, berarti arus I4 yang sebenarnya adalah arus masuk.

10. Soal Tentang Hukum Kircoft 2

Diketahui

Berakah arus yang melewati resistor R3 ?

Terdapat 3 percabangan, 2 titik, dan 2 loop bebas (independent).

Gunakan Hukum Kirchhoff I (Hukum Arus Kirchhoff) untuk persamaan pada titik A dan titik B

11. Soal Tentang Konsep Dasar

DAYA PADA RANGKAIAN RLC

DAYA PADA RANGKAIAN RLC



    Rangkaian RLC adalah rangkaian elektronika yang didalamnya terdapat tiga buah komponen, yakni resistor, induktor, dan kapasitor. Rangkaian tersebut bisa dihubungkan dalam bentuk seri maupun paralel sesuai kebutuhan dari si pembuat rangkaian itu sendiri. Penamaan rangkaian RLC ini bukan tanpa alasan, karena nama RLC menjadi sebuah simbol listrik untuk ketahanan, induktansi, serta kapasitansi.

RANGKAIAN RLC

Rangkaian RLC dapat membentuk sebuah sistem persamaan diferensial orde kedua atau bisa juga dua persamaan diferensial orde pertama, dimana persamaan diferensial tersebut diselesaikan secara simultan. Berikut adalah rumus frekwensi resonansi dari rangkaian RLC yang harus anda ketahui.



Dalam rangkaian RLC, kita mengenal dua jenis bagiannya yakni rangkaian RLC seri dan rangkaian RLC paralel. Perbedaan dari kedua rangkaian tersebut tentunya terletak pada penyusunan komponen resistor, induktor, dan kapasitornya, dimana yang satu dipasang secara seri, dan yang satunya lagi dipasang secara paralel.

Perbedaan model pemasangan tersebut bukan tanpa maksud. Terdapat beberapa perbedaan hasil yang ditampilkan oleh kedua rangkaian tersebut. Berikut ini adalah penjabaran lebih lanjut mengenai rangkaian RLC seri dan rangkaian RLC paralel secara lebih lengkap.



RANGKAIAN RLC SERI

    Rangkaian seri RLC adalah rangkaian elektronika yang tersusun atas resistor, induktor, dan kapasitor yang dihubungkan secara seri, dengan sumber tegangan bolak-balik atau tegangan AC. Pada rangkaian RLC seri, hambatan arus tegangan sefase, induktor tegangan mendahului arus, serta kapasitor tagangan didahului arus.

RANGKAIAN RLC PARALEL



Rangkaian seri RLC adalah rangkaian elektronika yang tersusun atas resistor, induktor, dan kapasitor yang dihubungkan secara paralel, dengan sumber tegangan bolak-balik atau tegangan AC. Pada rangkaian RLC paralel, terjadi pembagian arus listrik dari sumber menjadi tiga, yakni mengarah ke resistor, induktor, dan kapasitor.

TUGAS KELOMPOK RANGKAIAN LISTRIK UTS

Kelas               : J

Nama Dosen   : Max Teja Ajie Cipta Widiyanto, S.Kom., M.Kom

ANGGOTA KELOMPOK :

1.      Afifah Nurlita Octaviasari       2017-31-252

2.      Irwan Shaputra                        2017-31-260

3.      Dedek Wahyudi Nasution       2017-31-381
